Producttypering

Grid Straight staat voor architecturale, waterdoorlatende grasbetonelementen van gewapend beton, die de delicate balans tussen mens, natuur en water in stedelijke omgevingen creëren of herstellen. Een minimalistisch en multi-inzetbaar patroon voor een brede waaier aan settings en toepassingen.

• groen oppervlak maar toch verhard
• gewapende grasbetonelementen
• strakke vormgeving in vele variaties dankzij de vele hulpstukken
• ook in drie andere patronen verkrijgbaar

Afmetingen

125x62,5 cm

Productvarianten

		12 cm
125x62,5	S1 Standard	x
	S2 Border Length	x
	S3 Border Width	x
	S4 Border Corner L	x
	S5 Border Corner R	x

Technische eigenschappen tegels

Klassieke grasbetontegels hebben door hun kleine formaat het nadeel dat ze verschuiven en door hun grote puntlasten putten maken in de fundering. De grasbetonelementen uit de Grid-serie zijn 125 cm lang, 62,5 cm breed en 12 cm dik én bovendien volledig gewapend. Door de combinatie van formaat en wapening worden de lasten beter verdeeld over de fundering en verschuiven ze minder snel. De plaatsingsvoorschriften zijn afhankelijk van de belasting; de permeabiliteit en grasopening variëren per type.

Toepassing

Gras- en waterdoorlatende bestrating.

Mogelijke legverbanden

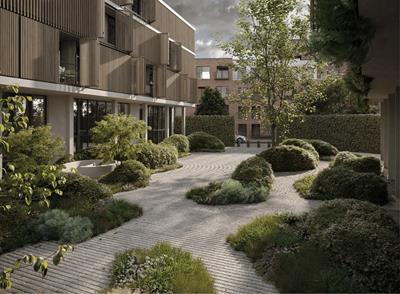

Grid Straigth (voorbeeld 1)

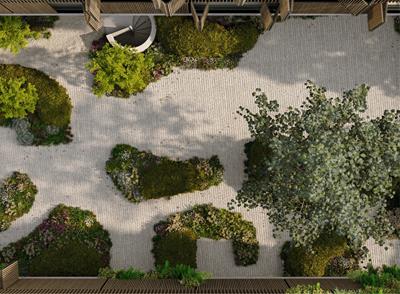

Grid Straigth (voorbeeld 2)

Verwerking

Leggen

1. Graaf de bodem uit tot op een bepaalde diepte die volstaat afhankelijk van de dikte funderingslaag, het legbedsubstraat en de betondal. Verwijder zeker de volledige grondlaag en verdicht vervolgens de ondergrond met een wals. Let op: de vulling van je grasdallen moet een doorwortelbare ruimte hebben van ten minste 25 cm.
2. Breng een laag funderingsmateriaal aan en verdicht dit voldoende met een wals van ten minste 700 kg per lm. De dikte van de funderingslaag hangt af van de belastingsklasse en de te verwachten belasting (vb. BC 3 - licht verkeer = 20 cm, BC 6 - zwaar verkeer = 35 cm, …).
3. Werk vervolgens af met een laag van 3 tot 5 cm legbedsubstraat, hark los en egaliseer. Het losharken is nodig om ervoor te zorgen dat de grasdallen zich beter kunnen nestelen in het ledbedsubstraat.
4. Na het plaatsen van de grasdallen kan je de uitsparingen tot aan de bodem vullen met een grastegelmengel. Druk dit niet aan, maar zorg ervoor dat het overal netjes afgeveegd is zodat er geen residu op de tegels blijft liggen. Wanneer het regent zal het mengsel lager komen liggen dan de bovenzijde. Zo is de vulling van je betontegels beschermd tegen het berijden door voertuigen.

Levering en plaatsing

De grasbetonelementen moeten op paletten geleverd worden zonder houten afstandshouders die sporen nalaten op de stukken. Een goed alternatief kan zijn nylontouw of kunstsstof afstandshouders. De plaatsing gebeurt met een hijsklem voor grasbetontegels of een aangepaste stenenklem waarvoor twee opties mogelijk zijn:

1. Stenenklem met metalen staven die in de openingen passen
2. Stenenklem uitgerust met platen van bij voorkeur 8 mm waartussen de grasdallen worden geklemd

Het fijn positioneren kan gebeuren met een rubber hamer.

Onderhoud

Over het algemeen behoeft bestrating geen onderhoud. In enkele gevallen, bijvoorbeeld bij natuursteen, kan dit wel zo zijn.

Groene aanslag

Groene aanslag, mos of alg, ontstaat vaak op vochtige, schaduwrijke plaatsen en staat volledig los van het soort product dat toegepast is. Echter, hoe gladder de ondergrond, des te minder aanslag een kans heeft. Producten met een structuur of uitgewassen oppervlak zijn dus extra vatbaar voor mos en alg. Verwijderen kan met hulpmiddelen zoals Biomos in combinatie met een harde bezem.

Vallend blad

Het laten liggen van vallend blad heeft als nadeel dat looizuren uit het blad eenvoudig in het bestratingsproduct kunnen trekken. In de openbare ruimte valt dit nauwelijks op; de natuurlijke verkleuringen zijn dan ook tijdelijk. Op plaatsen waar de esthetische waarde van bestratingsmaterialen groot is, denk aan trappen, entrees, terrassen en de particuliere tuin, drukt verkleuring echter een negatief stempel. De enige oplossing: ruim blad tijdig op.

Hogedrukreinigen

Gebruik van een hogedrukreiniger voor het verwijderen van groene aanlag en onkruid of voor het schoonmaken van verharding is onwenselijk. Het oppervlak wordt namelijk ruwer als gevolg van de waterstralen, waardoor vuil, mos en alg zich beter kunnen hechten.

Gladheidsbestrijding

Gebruik van strooizout op beton of gebakken materiaal is normaliter geen probleem. Strooizout kan in sommige gevallen echter zorgen voor aantasting van het oppervlak en heeft daarnaast milieutechnische nadelen waarmee de eindgebruiker rekening dient te houden. In het geval van open bestrating (grasbetontegels bijvoorbeeld) is strooizout zelfs af te raden. Er zijn middelen verkrijgbaar op de markt die deze nadelen niet of minder kennen.

Kalkuitbloei

Witte uitslag of kalkuitbloei bij producten van beton of klei is helaas inherent aan het product. Hoewel er vele tips zijn om het te voorkomen en te verwijderen, is er feitelijk geen echte oplossing. Het is normaliter echter geen definitief probleem. Kalkuitbloei komt te paard en gaat te voet. Uiteindelijk zal de witte uitslag verdwijnen.

Oorzaak

Bij betonproducten ontstaat uitbloei tijdens de uitharding van het product. Cement gaat met water een chemische reactie aan, waarbij kalk vrij komt. Zodra deze kalk in aanraking komt met kooldioxide, die van nature in de lucht aanwezig is, ontstaat calciumcarbonaat. Op gekleurde tegels en stenen is deze witte uitslag beter zichtbaar dan op grijze bestratingsmaterialen.
Bij gebakken producten kan uitbloei ontstaan als gevolg van kalk uit mortel die is gebruikt bij de verwerking (metselen) of als gevolg van sulfiet of vrije kalk welke in de klei voorkomen.

Oplossingen

Zoals gezegd bestaat er geen echte oplossing. Ons advies is om chemische "kalkverwijderaars" alleen als allerlaatste redmiddel te gebruiken, omdat deze middelen het productoppervlak kunnen beschadigen. Zeker bij producten met een coating.
Geduld is de beste raadgever. Weer en wind, dagelijks gebruik en natuurlijke afslijting zorgen voor een natuurlijke oplossing van het probleem. Een kruiwagen brekerzand tenslotte zou ook kunnen helpen. Zand schuurt dan het oppervlak.

Kwaliteit en garantie

Afmetingen
1250 x 625 x 120 mm (LxBxH) met een maattolerantie van max 3 mm

Kleur
De grasbetonelementen ondergaan een lichte kleurverandering door invloeden zoals zonlicht en weersomstandigheden, waarna de tegel zijn authentieke tint behoudt gedurende zijn levensduur.

Structuur
De grasbetonelementen dienen voldoende stroefheid te hebben voor uitglijden te voorkomen. De oppervlakte-structuur is onbehandeld. De grasbetontegels hebben vierkante uitsparingen met afgeronde hoeken en meten op het bovenvlak 90 x 90 mm (detail B), met een centerafstand van 125 mm in de lengte – en breedte richting. De uitsparingen lopen schuin conisch naar binnen toe tot een opening van 55 x 55 mm. Dit op 35 mm van het bovenvlak van het element gemeten. Op de kopse en langse zijde in het gedeelte met openingen van de grasdal zijn er halve uitsparingen die bij het plaatsen van de grasdallen tegen elkaar een volledige uitsparing vormen volgens de specificaties hierboven.

Belastingsklasse
BC4 - Licht verkeer en occasioneel zwaar verkeer. De karakteristieke belasting bij 2 opleggingen voor B4: 30 (N/mm)

Henken Transport

Bestratingsmaterialen zijn relatief zwaar en daarom speelt transport een belangrijke rol. Henken Transport beschikt over de expertise en mogelijkheid om flexibel te vervoeren. Omdat wij door heel Nederland rijden en met vele fabrikanten samenwerken, maken onze vrachtwagens relatief veel beladen kilometers. Dat heeft enkele voordelen:

• onze vrachtwagens staan minder stil en rijden zuinig
• door goede planning zijn combinaties altijd mogelijk, wat brandstof en vrachtkosten bespaart
• wij rijden veel retourvrachten en dus minder lege kilometers

Onze transportspecialiteit maakt dat producten die bij Henken ondergebracht worden, qua milieu optimaal op de plaats van bestemming komen.

Systeem- en bestekadvies

Mits beschikbaar vindt u hieronder de mogelijkheid om een correcte systeemomschrijving te genereren voor uw bestek of projectdossier. Voor aanvullend advies kunt u contact opnemen met ons.

Genereer systeemomschrijving (RAW)

Kleurenoverzicht

Dit product is verkrijgbaar in de onderstaande kleuren:

Bestellen en afroepen

Het bestellen of afroepen van bestratingsmaterialen is in goede handen bij onze medewerkers. Omdat wij projectmatig werken, is een telefoontje of e-mail genoeg om vrachten te reserveren en in te plannen.

Leveringsvoorwaarden

Op al onze diensten en leveranties zijn onze leveringsvoorwaarden van toepassing.

Leveringsvoorwaarden Gebr. Henken

Artikeloverzicht

Artikelcode	Omschrijving
	Grid Straight - 125x62,5x12 cm - S1 Standard - Grijs
	Grid Straight - 125x62,5x12 cm - S2 Border Length - Grijs
	Grid Straight - 125x62,5x12 cm - S3 Border Width - Grijs
	Grid Straight - 125x62,5x12 cm - S4 Border Corner L - Grijs
	Grid Straight - 125x62,5x12 cm - S5 Border Corner R - Grijs
	Grid Straight - 125x62,5x12 cm - S1 Standard - Groen
	Grid Straight - 125x62,5x12 cm - S2 Border Length - Groen
	Grid Straight - 125x62,5x12 cm - S3 Border Width - Groen
	Grid Straight - 125x62,5x12 cm - S4 Border Corner L - Groen
	Grid Straight - 125x62,5x12 cm - S5 Border Corner R - Groen
	Grid Straight - 125x62,5x12 cm - S1 Standard - Terracotta
	Grid Straight - 125x62,5x12 cm - S2 Border Length - Terracotta
	Grid Straight - 125x62,5x12 cm - S3 Border Width - Terracotta
	Grid Straight - 125x62,5x12 cm - S4 Border Corner L - Terracotta
	Grid Straight - 125x62,5x12 cm - S5 Border Corner R - Terracotta
	Grid Straight - 125x62,5x12 cm - S1 Standard - Antraciet
	Grid Straight - 125x62,5x12 cm - S2 Border Length - Antraciet
	Grid Straight - 125x62,5x12 cm - S3 Border Width - Antraciet
	Grid Straight - 125x62,5x12 cm - S4 Border Corner L - Antraciet
	Grid Straight - 125x62,5x12 cm - S5 Border Corner R - Antraciet
